雨天時でも換気できるビル用縦型自然換気窓「ＥＸＩＭＡ３１ サイドパス」発売

このエントリーをはてなブックマークに追加

YKK AP株式会社

雨天時でも換気できるビル用縦型自然換気窓「ＥＸＩＭＡ３１ サイドパス」発売

～ 自然換気でZEBの実現へ ～

ＹＫＫ ＡＰは、 ビル用窓の基幹商品「ＥＸＩＭＡ３１」に雨水抑制機能を備えた縦型の自然換気窓「サイドパス」を2017年5月31日から発売いたします。 本商品は、 建物全体や空間において効率的な換気（給気）を行なうことを目的とした室内外にパネルが対称に開く縦型自然換気窓です。

20170531news14

ＹＫＫ ＡＰ株式会社（本社：東京都千代田区、 社長：堀秀充）は、 ビル用窓の基幹商品「ＥＸＩＭＡ３１(エクシマサンイチ)」に雨水抑制機能を備えた縦型の自然換気窓「サイドパス」を2017年5月31日から発売いたします。 本商品は、 建物全体や空間において効率的な換気（給気）を行なうことを目的とした室内外にパネルが対称に開く縦型自然換気窓です。

社会全体で震災を契機に省エネに対する意識が高まり、 行政も建築物でのZEB（※1）化や省エネに関する制度改定など指針を挙げております。 2020年までに新築公共建築物（学校）で率先してZEB化に取り組む方向性が示されており、 文部科学省では学校でできる省エネとして、 外気の活用（自然換気）を推奨。 また、 オフィスでも夜間の涼しい外気を取り入れ翌朝の冷房負荷を抑制する事例も増えています。

「ＥＸＩＭＡ３１ サイドパス」には、 換気量の確保に特化した「Ｖ仕様」、 自然換気と雨水浸入抑制の機能を備える「ＲＶ仕様」の２種類を設定しました。 特に、 「ＲＶ仕様」は、 従来の自然換気商品には無かった機能により、 換気をしている開放状態でも雨水浸入の抑制が可能です。 そのため、 雨天時でも換気でき、 また使用者が不在の場合や閉め忘れた場合でも、 安心して換気を行なうことができます。

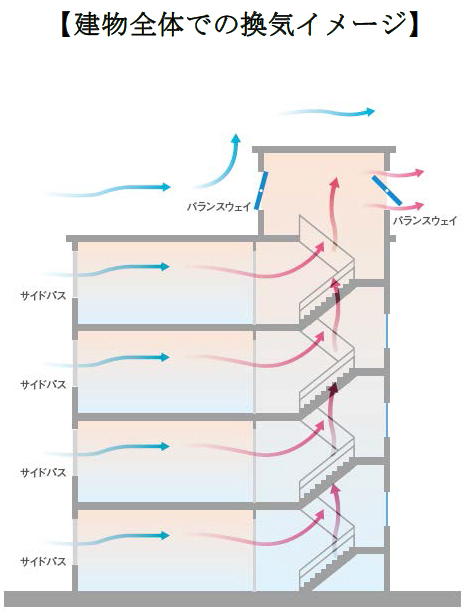

また、 2015年に発売した排気用の窓「ＥＸＩＭＡ３１バランスウェイ」と組み合わせることで、 給気・排気ともに天候変化への対応をしながら、 建物全体での効率的な換気を実現できます。

※1：ZEB ・・・ Net Zero Energy Building（ネット・ゼロ・エネルギー・ビル）の略。 建築物における一次エネルギー消費量を、 建築物・設備の省エネ性能の向上、 エネルギーの面的利用、 オン サイトでの再生可能エネルギーの活用等により削減し、 年間の一次エネルギー消費量が正味でゼロ または概ねゼロとなる建築物。

20170531news15

20170531news16

【商品の特長】

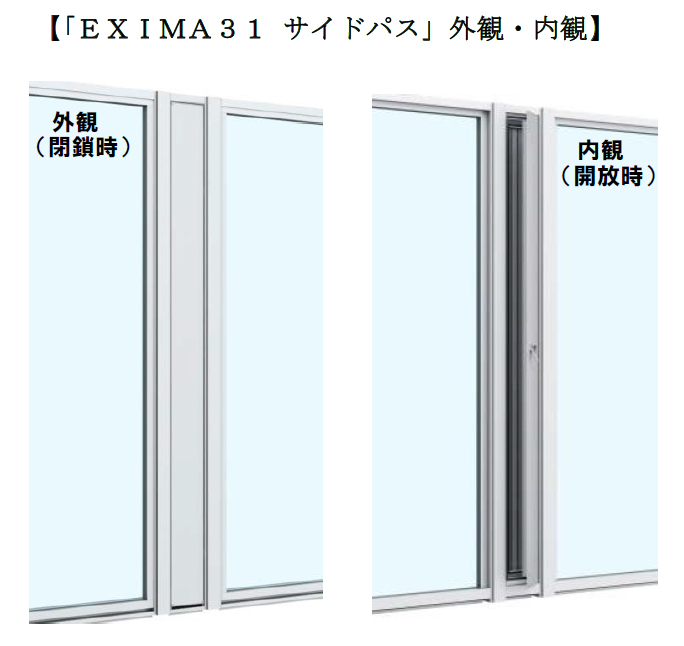

■「ＥＸＩＭＡ３１ サイドパス」構造・ラインアップ
・防犯性への配慮や最適な換気量を確保できる150mm幅のフラットパネル構造。
フラットですっきりとした意匠性を実現。
・内外に開く機構を採用。 室内側のパネル操作と連動し、 室外側パネルも開放。

20170531news17

・パネル幅に納まるコンパクトなハンドルを採用。 閉鎖時にはフラットに収納可能。
・枠見込70mm以内に「パネル」、 「ハンドル」、 「雨水浸入抑制がらり」、 「網戸」の機能を納める構造。
（雨水浸入抑制がらりはＲＶ仕様のみ）

20170531news18

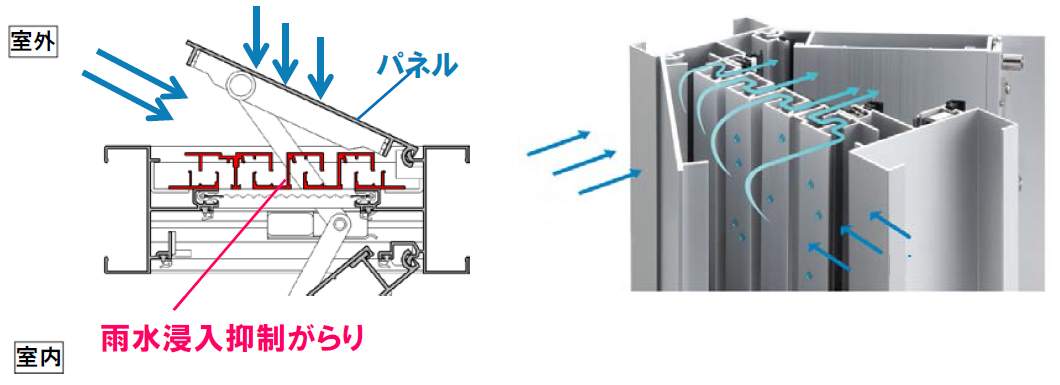

■雨水浸入抑制機能 (ＲＶ仕様のみ) 　【 特許出願中 】
・外部パネルとがらりで、 雨水浸入を抑制。 防水性 99.99％ の性能を実現。 （※2）
雨天時の換気を可能にし、 不在時や閉め忘れ時の天候変化にも対応できます。

20170531news19

※2：当社によるパネル開放状態での実風散水実験結果より（試験条件:風速10m/s、 散水量2L/min・m2 、
試験時間180分、 散水量は降雨量120mm/hに相当）

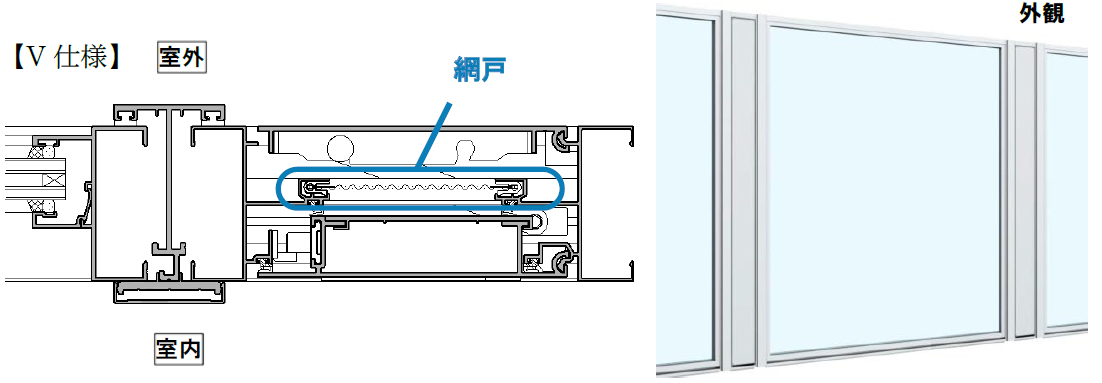

■網戸付き（標準設定）でも意匠性と防虫性を両立
・閉鎖時は内外パネルによって網戸が隠れているため、 アルミパネルのシャープさが表現できる意匠です。
・開放時も網戸が内蔵されているため、 防虫しながら換気可能。
・閉鎖時は内外パネルで網戸がカバーされるため、 ネットが外部に露出せず、 汚れにくく清掃手間を軽減。

20170531news20

【商品概要】
＜商品名称＞「ＥＸＩＭＡ３１ サイドパス」
＜性能＞
○ 耐風圧性　Ｓ-５、 Ｓ-６、 Ｓ-７
○ 気密性　Ａ-４
○ 水密性　Ｗ-５
○ 遮音性　Ｔ-２（※3）
○ 断熱性　Ｈ-１（※4）、 Ｈ-２（※5）
＜参考本体価格（※6）＞
【Ｖ仕様】ＲＣ枠
　サイズ：幅（Ｗ）150mm×高さ（Ｈ）2,000mm　95,100円
【ＲＶ仕様】　ＲＣ枠
　サイズ：幅（Ｗ）150mm×高さ（Ｈ）2,000mm　108,500円
＜発売地域＞全国
＜受注開始日＞2017年5月31日
＜目標物件受注金額＞2018年度 6億5千万円

※3：ＦＩＸ窓方立連窓（単板ガラス8mm以上、 複層ガラス6＋A6＋5mm以上）と「ＥＸＩＭＡ３１ サイドパス」を組み合わせ使用した場合
※4：ＦＩＸ窓方立連窓（空気層6mm以上の複層ガラス）と「ＥＸＩＭＡ３１ サイドパス」を組み合わせ使用した場合
※5：ＦＩＸ窓方立連窓（空気層12mm以上の複層ガラス）と「ＥＸＩＭＡ３１ サイドパス」を組み合わせ使用した場合
※6：「ＥＸＩＭＡ３１ サイドパス」と組み合わせる窓・消費税・組立施工費等は含みません

＜ お客様からのお問い合わせ先 ＞
ＹＫＫ ＡＰ株式会社　お客様相談室
一般のお客様　　　　ＴＥＬ：0120-20-4134
建築・設計関係者様　ＴＥＬ：0120-72-4134
